在传统的电子产业认知中，PCB（印制电路板）常被视为具有周期属性的下游加工业。但过去几年，在AI算力爆发的推动下，PCB的属性正在发生深刻变化：它不再仅仅是元器件的支撑体，而是解决超高速信号传输、复杂系统互联的核心组件。

从英伟达的H系列、Blackwell架构、到Rubin架构，PCB的层数、材料、价值量都在指数级跳跃，催生了一个年增速超30%的高景气细分行业AIPCB。

一、 PCB的技术原理与主要分类

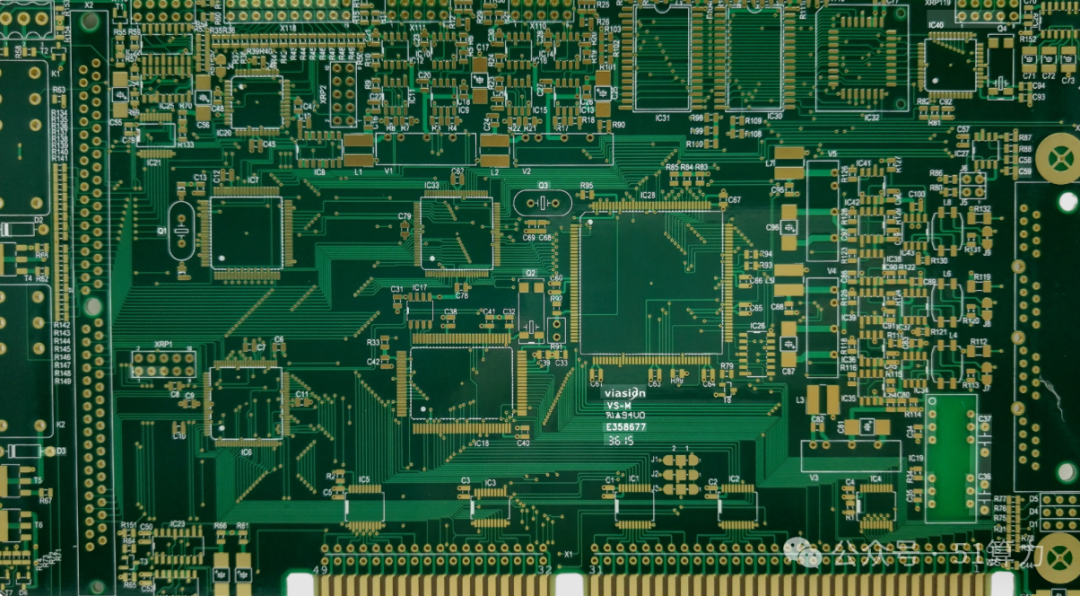

1. 技术原理：电子系统的“交通网”

PCB（Printed Circuit Board）的本质是在绝缘基材上，通过刻蚀、电镀等工艺，形成预定的导电图形。如果说芯片是大脑，那么PCB就是神经系统，负责在各个电子元器件之间传输电力和信号。其核心生产工艺包括开料、钻孔、电镀、图形转移、蚀刻、层压等。

2. 主要产品分类

PCB的分类维度众多，结合AI时代的需求变化，核心可分为五大类，也是后续AIPCB需求爆发的核心载体：

产品类别	核心特点	AI时代核心场景
高多层刚性PCB	层数≥8层，高层数可达20-40层，具备高布线密度、高可靠性	AI服务器主板、GPU加速卡板、数据中心交换机线卡/背板
高速高频PCB	采用低介电常数（Dk）、低损耗因子（Df）基材，信号传输损耗低、抗干扰能力强	112G/224G高速交换机、AI服务器NVLink桥接板、光模块配套PCB
HDI高密度互联板	采用盲埋孔、任意层互联技术，线宽线距更细，集成度更高	AI手机、AI PC、边缘AI终端、车载智能驾驶域控
柔性PCB（FPC）/刚挠结合板	可弯折、轻量化、适配复杂空间	AI可穿戴设备、折叠屏AI手机、机器人传感器模块
IC载板（封装基板）	线宽线距达微米/亚微米级，是芯片封装的核心载体，分为ABF载板、BT载板、HBM载板	AI GPU/CPU Chiplet封装、HBM高带宽内存、AIoT芯片封装

二、 AI时代的突变：PCB的技术进化与需求爆发

1. 核心技术要求的质变

进入AI时代，服务器处理的数据量呈几何级数增长，这对PCB提出了三个近乎苛刻的要求：

• 极低信号损耗（Ultra-Low Loss）：随着传输速率从56Gbps向112Gbps甚至224G迈进，信号在PCB链路中的损耗必须极小。这意味着基材（CCL）必须升级至M7、M8甚至M9级别。

• 高散热与稳定性：单个AI机架（如NVL72）功耗高达100kW+，PCB必须具备极高的耐热性（高Tg值）和热可靠性，防止在大功率运作下发生形变。

• 极高集成度（High Density）： AI芯片布线密度极高，要求PCB拥有更小的线宽线距、更多的埋盲孔以及更高的层数。

2. 需求爆发点：从H100到GB200

AI对PCB需求的拉动主要体现在“量价齐升”：

• GPU板组（UBB/OAM）：传统服务器PCB价值量约$500，而一台H100服务器的PCB价值量翻了数倍。到GB200时代，由于采用了更为复杂的设计（如Bianca/Ariel计算模块），PCB层数普遍提升至26层以上，并大量引入HDI工艺。

• 交换机（Switch）：随着AI集群规模扩大，800G/1.6T交换机需求爆发。这类PCB不仅要求层数多（24层以上），且必须使用顶级的高频高速材料。

• 背板（Backplane）：在英伟达Rubin架构中，出现了惊人的78层正交背板。这种板子厚度大、面积广、钻孔难度极高，单板价值量可达数千美金。

3. 需求量预测

根据Prismark及行业调研，AI服务器PCB市场规模在2024-2026年的复合增长率预计超过30%。预计到2026年，全球AI相关PCB市场空间将突破150亿美元。

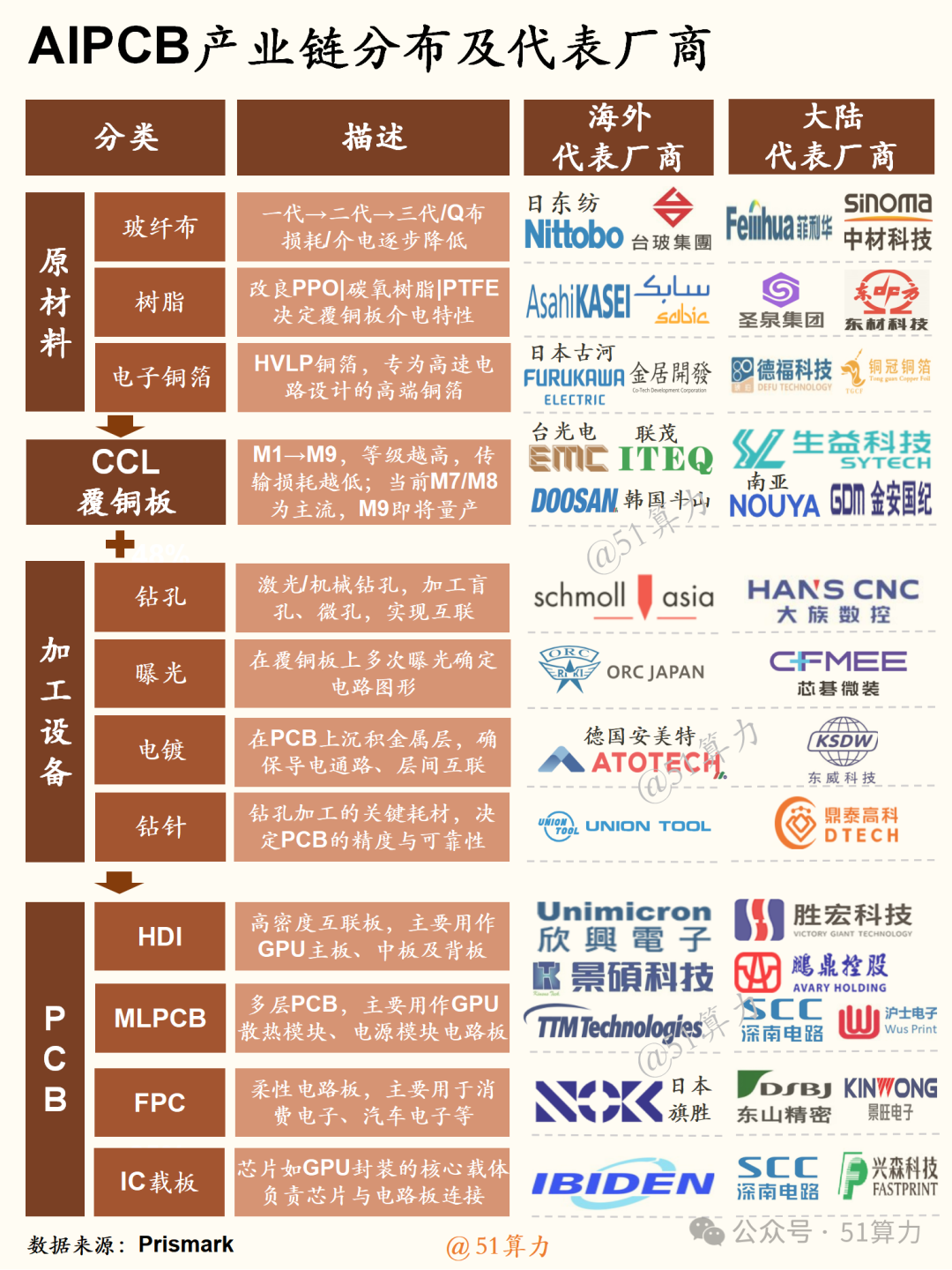

三、产业链全景图：都有哪些参与者？

AIPCB产业链可清晰划分为上游原材料与设备、中游PCB制造、下游应用场景三大环节，产业链传导逻辑清晰：下游AI算力需求爆发→中游高端PCB产能紧缺→上游核心材料需求放量。

1、上游：原材料与设备，AIPCB的技术根基

上游是AIPCB的成本核心，原材料占PCB生产成本的60%-70%，设备决定了生产工艺的上限，高端材料与设备也是目前国产替代的核心环节。

1）核心原材料

覆铜板（CCL）：PCB的核心基材，占PCB成本的30%-40%，直接决定了PCB的高速传输、散热、可靠性等核心性能。AIPCB核心需求为低Dk/Df高速覆铜板、高导热覆铜板、高Tg基材，高端市场长期被海外厂商垄断。

核心辅材：铜箔（占成本15%-20%）、半固化片（PP）、玻璃纤维布、树脂、油墨、干膜、化学药水、微型钻头等，其中超薄铜箔、高精度钻头是AIPCB的关键辅材。

2）核心生产设备

包括数控钻机、电镀线、激光直接成像设备（LDI）、压合机、AOI检测设备等，高端设备主要被日本、德国厂商垄断，国内设备厂商处于快速替代阶段。

3）上游核心参与者

细分品类	海外龙头	国内核心厂商
高速高频覆铜板	罗杰斯（Rogers）、松下、住友、Isola	生益科技、南亚新材
锂电/电解铜箔	JX金属、三井金属、福田金属	诺德股份、嘉元科技、铜冠铜箔
高端PCB设备	日立、三菱、Schmoll、ORC	大族数控、芯碁微装、大族激光

2、中游：PCB制造，AIPCB的核心环节

中游是AIPCB产业链的核心，也是AI需求红利的核心承接环节，根据产品品类可划分为三大赛道，不同赛道的技术壁垒、竞争格局差异较大。

1)高多层高速PCB制造：聚焦AI服务器、交换机、光模块场景，核心壁垒在于高速信号设计能力、高层数板良率控制、头部客户认证资质。

2)高端IC载板制造：聚焦AI芯片封装场景，是技术壁垒最高的环节，核心壁垒在于精密制造能力、良率控制、封测厂与芯片厂认证资质。

3)高阶HDI/刚挠结合板制造：聚焦AI终端场景，核心壁垒在于高密度互联工艺、柔性制造能力、头部终端厂商认证资质。

4)中游核心参与者

• 海外公司：迅达科技（TTM）、欣兴电子、南亚塑胶等

• 国内公司：胜宏科技、深南电路、沪电股份等

3. 下游：终端与代工

CSP（云服务商）：Microsoft、Google、AWS、Meta。

服务器OEM/ODM：工业富联、广达、纬创、浪潮等。

四、中国大陆厂商竞争格局

1. 准入门槛：三座大山

• 认证周期：英伟达或北美云厂商对PCB供应商的认证周期长达1-2年。一旦进入，除非出现重大事故，否则不会轻易更换。

• 资本开支（CapEx）：一条最先进的AI PCB生产线动辄投资数亿人民币，且对DI（直接成像）、等离子清洗、真空层压等设备要求极高。

• 工艺Know-how：比如“背钻（Back-drill）”工艺，在50层板上精准去除多余孔径且不伤及内层线路，这需要极长时间的经验积累。

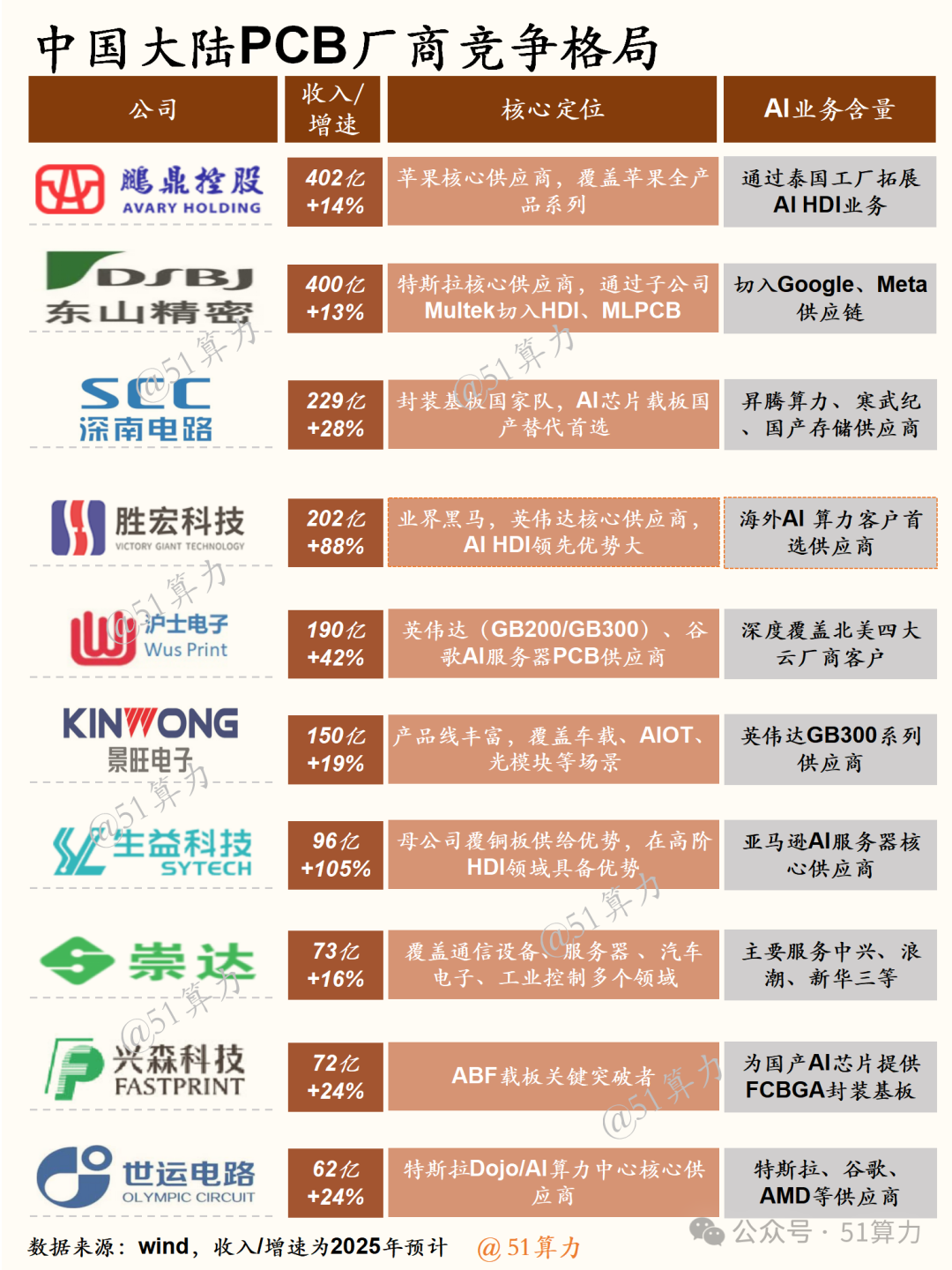

2、中国大陆PCB厂商是这一轮AIPCB浪潮的最大受益者，整体竞争格局可见下图

五、未来技术趋势：玻璃基板与CPO

为了应对算力极限要求，两个颠覆性技术正在路上：

1. 玻璃基板（Glass Substrate）

有机材料在极高性能下会面临散热和形变瓶颈。英特尔、三星已在积极布局玻璃基板。玻璃具有极佳的平整度和热膨胀匹配度（CTE），能承载更大、更密的芯片组。2026年被认为是玻璃基板小规模量产的元年。

2. CPO（共封装光学）

当电信号传输遇到“墙”时，光信号上板成为必然。CPO技术要求PCB能够支持光电信号的高精度共封装。这不仅改变了PCB的布线逻辑，更对钻孔精度和层间对位提出了亚微米级的要求。

六、最值得关注的细分方向及公司

1. 受益于Blackwell架构升级的厂商

英伟达GB200带来的不仅是层数提升，更是HDI工艺的大面积渗透。

• 关注公司：胜宏科技（英伟达份额不断上升）、欣兴电子（载板+HDI双龙头）。

2. 高频高速基材（CCL）国产替代

AI基材长期被日台企业垄断。但在供应链安全大趋势下，国产高端M7/M8级基材的导入迫在眉睫。

• 关注公司：生益科技。作为国内CCL领头羊，其在极低损耗产品的研发上已处于全球第二梯队头部。

3. 占据高端数通与背板壁垒的龙头

能在70层以上PCB或1.6T交换机板上保持高良率的厂商很少。

• 关注公司：沪士电子、深南电路。前者在数通板领域有很强强的海外溢价，后者则在封装载板与服务器板的国产化中扮演重要角色。

AI时代，PCB不再是一个周期性的夕阳制造行业，而是一个具有强技术研发属性的硬核赛道。随着2026年AI算力需求的进一步下沉（从云端到边缘AI PC/手机），产业链的成长才刚刚开始。
